一文讲清：水浸超声相控阵系统检测原理

在无损检测领域：自动化水浸超声相控阵检测系统是高效率探伤适合批量生产检测的关键设备。本文将从底层声场构建，惠更斯叠加原理，瑞利积分精准计算声场模型，信号成像与降噪依赖傅里叶变换，再结合自动化运动闭环控制，实现声束、机械、算法的三位一体高精度检测等核心理论到工业检测实现应用，为大家呈现自动化相控阵成像技术原理解析，与大家互相学习，多有不足，欢迎指正。

自动化超声相控阵检测原理：

惠更斯声束叠加原理是自动化水浸超声相控阵的物理基石；区别于常规超声传播理论，该原理定义：波前上的每一个质点，均可等效为次级子波声源，空间任意位置的合成声场，是所有次级子波发生相干叠加后的结果。

基于惠更斯菲涅尔子波叠加，通过瑞利积分量化声场分布，依托傅里叶变换完成时域信号-频域特征转换，实现声束聚焦、信号降噪与缺陷成像。

通过运动控制系统实现闭环实时反馈探头位置、水层声速、工件姿态，动态修正声场算法参数，消除人工干预带来的耦合误差、定位偏差。

两者联动，解决了传统人工手持超声检测不可量化、数据重复性差、微小缺陷难识别的行业痛点。

惠更斯菲涅尔原理

一：相信大家刚已初步了解了自动化水浸相控阵的基础检测原理，接下来就要上干货了；细化基于原理背后的计算与量化实现。

我们基于惠更斯原理；波前上的每一点都可以看作一个新的次级子波源。在超声相控阵检测中，阵列超声探头的每个阵元都可视为独立的子波声源。各阵元发射的超声波在空间中传播，并在目标区域发生相干叠加，从而形成聚焦声束。

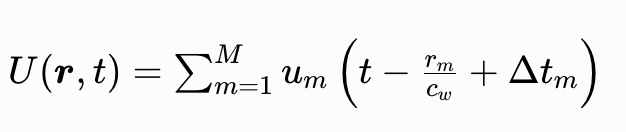

对于相控阵线阵，空间中某点的合成声场可表示为：

其中：

U (r，t) ：表示空间r处合成声场；

M ：为阵元总数；
uₘ(t) : 第 m 个阵元到目标点的声压；
Cw : 水中声速；
Δtₘ : 第 m 个阵元的激励延时；
该公式说明：可通过控制各相控阵探头线阵元的发射时间，补偿不同阵元到目标点的声程差，使子波在目标处同相叠加，从而形成聚焦声束。根据工件形状、结构、水层距离和材料声速，实时计算各阵元延时，使声束始终指向检测区域。

二：瑞利积分：声场分布的定量计算

惠更斯原理解释了声束形成的物理机制，但要精确计算空间声场分布，还需要借助瑞利积分，在相控阵声场建模中，瑞利积分可用于计算阵元向空间辐射形成的声压场。

其中：

p(r) : 为空间点 r 处的声压；

ρ : 介质密度；

c : 介质声速度；

k : 波数， k=2πf/c；

f : 超声频率；

v(rs) : 阵元面元处rs的振动速度；

| r - rs | : 声源面元到观测点的距离；

S ：阵元辐射面积。

物理含义

瑞利积分的核心思想是：将阵元表面离散为大量微元声源，每个微元声源都向空间辐射子波，空间任意点的总声压是所有微元声源贡献的叠加。

阵元振动速度决定声源强度；传播距离决定衰减和相位；指数项描述声波传播过程中的相位变化。

工程意义

在自动化水浸相控阵系统中，瑞利积分主要用于：

1.预测声束在水层和工件中的声场分布；

2.优化阵元延时参数；

3.评估聚焦区域声压幅值；

4.分析旁瓣和栅瓣对检测结果的影响；

5.为工件外形、复杂轮廓，内部结构工件提供声束修正依据。

三：傅立叶变换：回波信号处理与缺陷特征提取

超声回波通常是复杂的时域信号，其中既包含缺陷反射信号，也包含结构噪声、电噪声、底面回波和材料晶粒散射信号。傅立叶变换的作用是将时域回波转换到频域，提取有效特征。

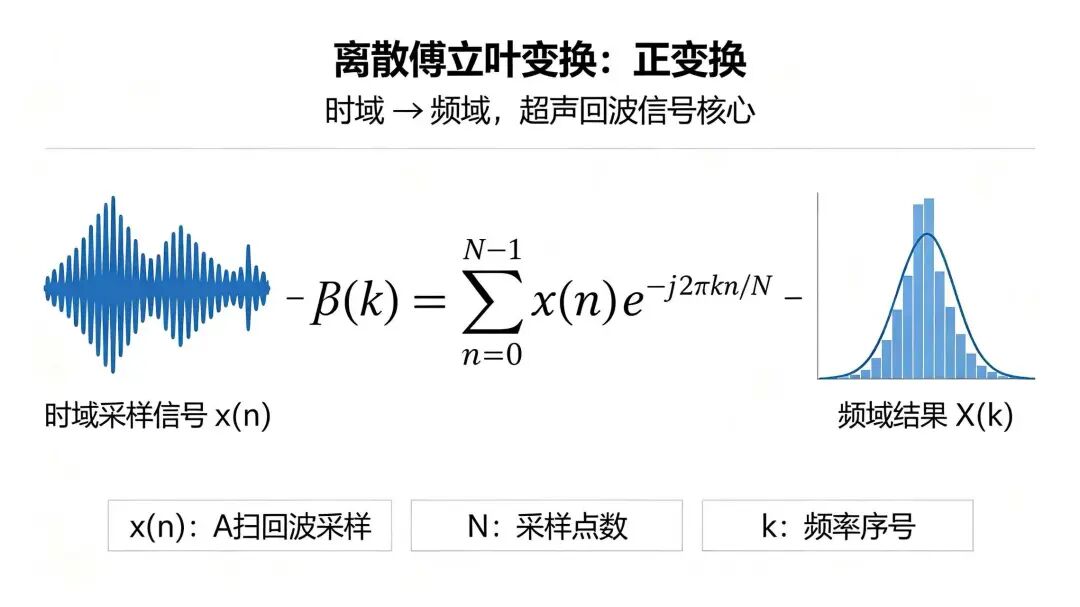

离散傅立叶变换公式

其中：

x(n)：原始时域离散回波信号；

X(k)：频域信号；

N：采样点数；

k：频率索引。

工程意义

傅立叶变换在水浸相控阵检测中的应用主要包括：

频谱分析：判断回波信号的主频和带宽；

噪声抑制：滤除与缺陷特征频率不一致的噪声；

相位分析：利用相位信息辅助判断缺陷类型；

缺陷特征提取：通过幅度谱和相位谱识别微小缺陷；

成像算法支撑：为 C 扫描、B 扫描和聚焦成像提供信号处理基础。

在实际检测中，缺陷回波、结构噪声和底面回波往往具有不同的频率和相位特征。通过傅立叶变换，系统可以更有效地分离缺陷信号与非缺陷信号，提高检测信噪比。

四：自动化运动闭环控制

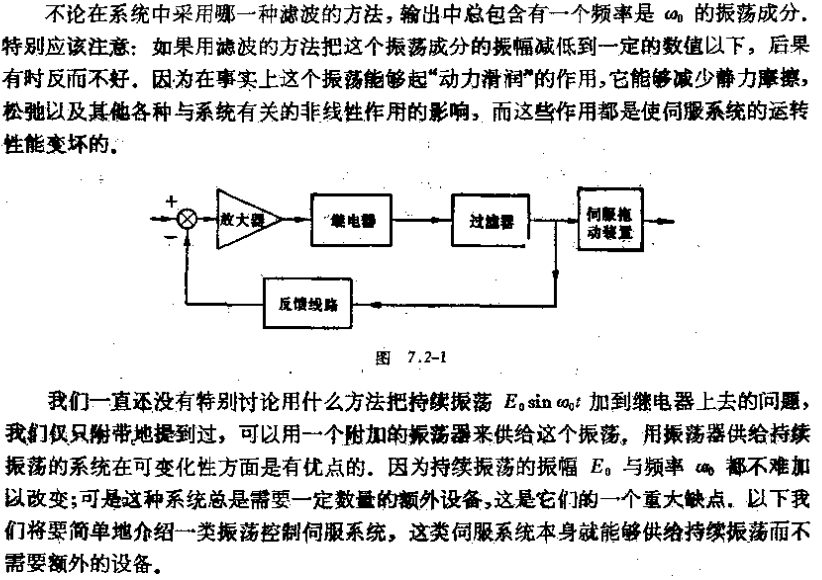

在自动化系统中，探头位置与声束参数之间需要实时同步：

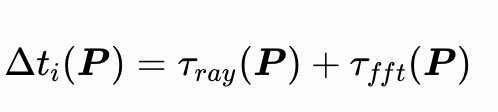

自动化运动闭环控制公式：

△ti(p): 探头位于位置P时第 i 个阵元的总延时；
Tray(P)：基于瑞利积分和声程计算的延时；
Tfft:基于信号相位、频率特征和成像要求的修正延时。

工程含义

该公式说明：自动化相控阵检查系统是根据探头当前位置，动态更新声束延时、聚焦深度和信号处理参数。一个完整的自动化水浸检测闭环通常包括：

读取探头当前坐标；

计算水层距离和工件表面法向；

更新瑞利积分声场模型；

修正阵元激励延时；

控制扫查速度和采样间隔；

采集回波信号；

进行傅立叶变换和缺陷特征提取；

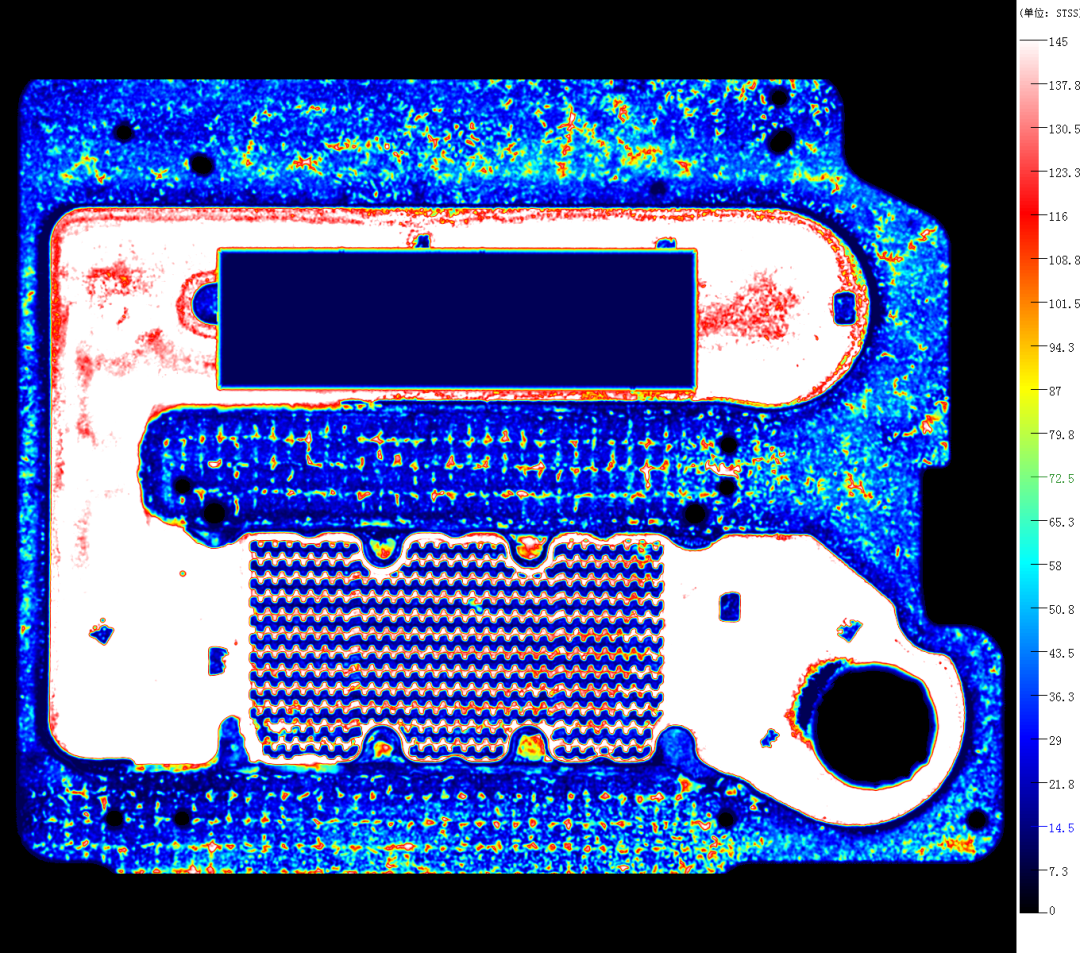

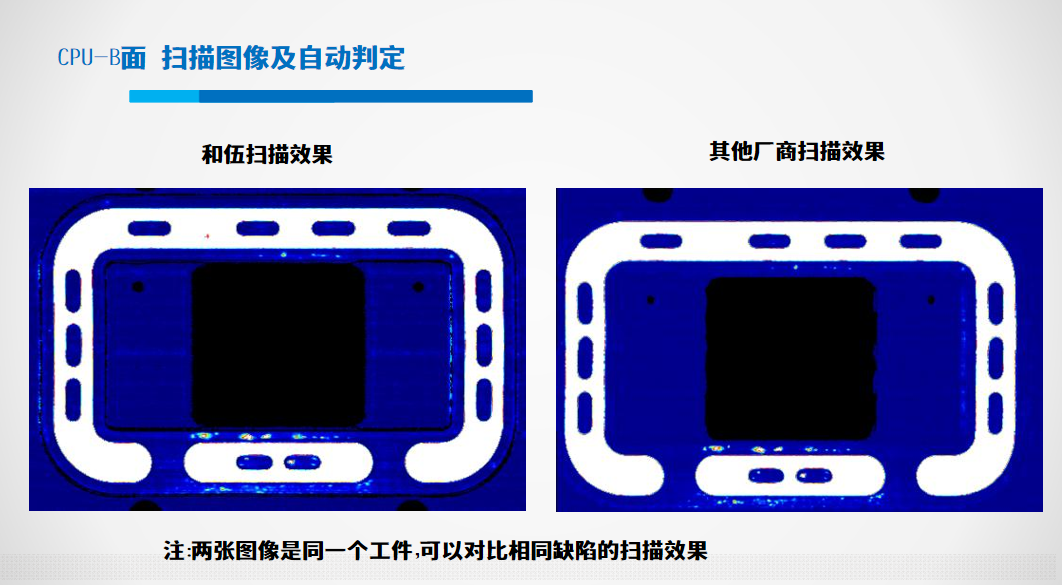

生成 C 扫描图像和检测报告。

与传统相控阵检测相比，自动化水浸相控阵具有耦合稳定、声束可控、曲面适应性强、检测效率高、数据可追溯等优势。在航空航天、军工电子，新能源汽车、AI服务器等高端零部件检测领域，它正成为精密构件质量控制和安全评估的重要技术手段。Hiwave作为深耕数十年的的超声扫描成像检测仪器研发厂家，愿为更多的客户检测需求提供更优的超声检测方案与设备，为我国无损检测技术行业发展贡献自己的力量。
